Adaptateur de batterie « Slot In » pour chargeur professionnel

Un bon chargeur est essentiel pour charger les batteries. C’est pourquoi il est préférable d’utiliser un chargeur « professionnel », qui dispose notamment d’un arrêt automatique. Cependant, les chargeurs professionnels ne sont pas adaptés aux batteries « Slot In » Nikko.

Alors comment charger ses batteries en évitant un bricolage hasardeux ? Voici une solution facile à mettre en oeuvre, basée sur la réutilisation d’un chargeur de batteries « Slot In » Nikko.


La charge d’une batterie Nikko avec un chargeur professionnel

Materiel nécessaire

Pour ce tutoriel, vous aurez besoin des éléments et outils suivants :

  • Un ancien chargeur de batteries « Slot In » Nikko, 9,6 Volts ou 6 Volts
  • Un tournevis cruciforme
  • Un tournevis à embout en « U »
  • Une petite fraiseuse, ou une petite lime et une scie à métaux
  • Un fer à souder, avec de l’étain
  • 2 câbles de diamètre important, avec si possible 2 cosses « banane » à l’extrémité

Réalisation

Ouvrez le chargeur « Nikko » avec le tounevis à embout en forme de « U » et le tournevis cruciforme, généralement seules quelques vis sont sécurisées. Enlevez l’ensemble des composants à l’intérieur, excepté les contacts métalliques qui touchent la batterie.

A l’aide d’une petite fraiseuse ou d’une scie à métaux et d’une lime, vous pouvez supprimer la prise 220v pour réduire le volume du chargeur. Percez également 2 trous pour faire passer les nouveaux câbles.

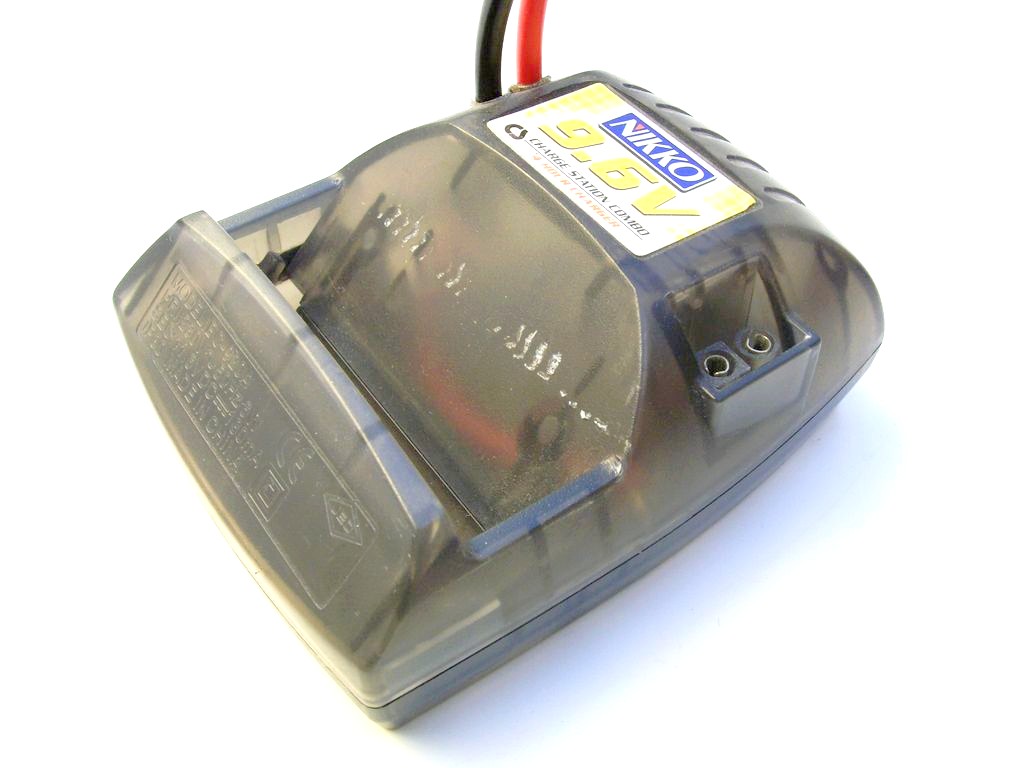

Le chargeur Nikko, vidé de ses élements électriques.

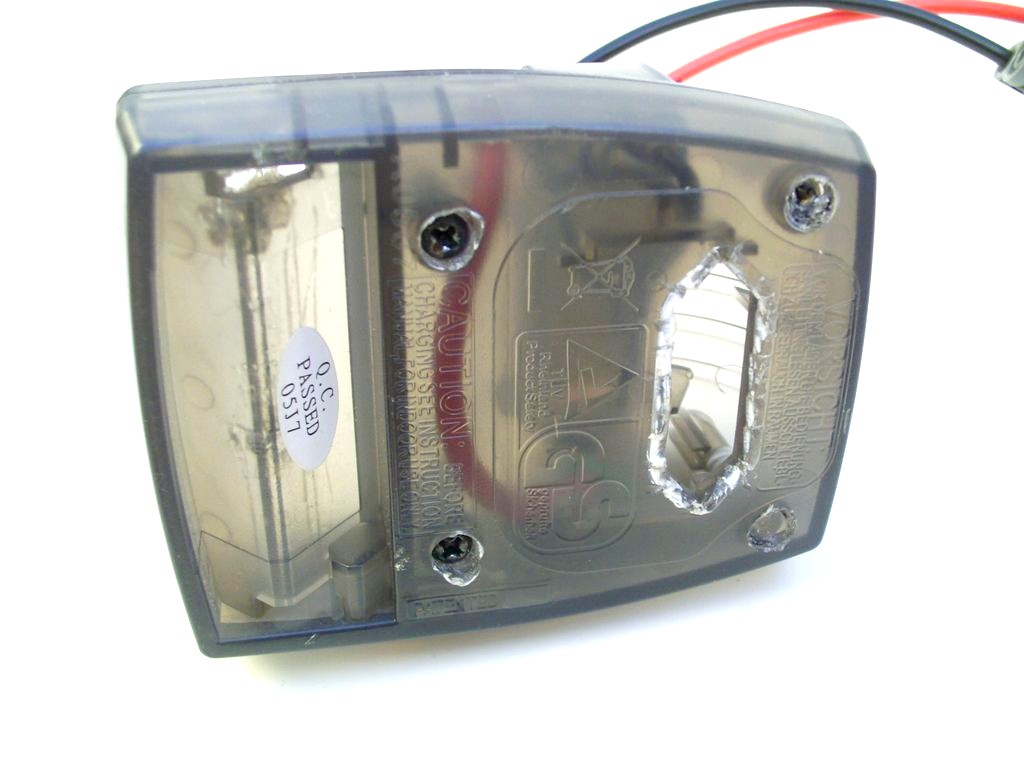

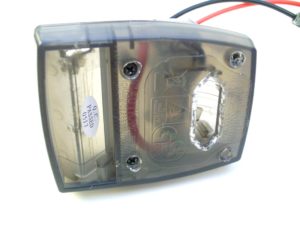

La prise 220 Volts a été supprimée.

Ensuite, avec un fer à souder, reliez les 2 contacts métalliques aux 2 câbles, puis refermez ensuite le chargeur avec les vis. Attention aux polarités : le fil rouge doit aller vers le contact touchant la borne positive de la batterie, le fil noir vers le contact touchant la borne négative de la batterie.

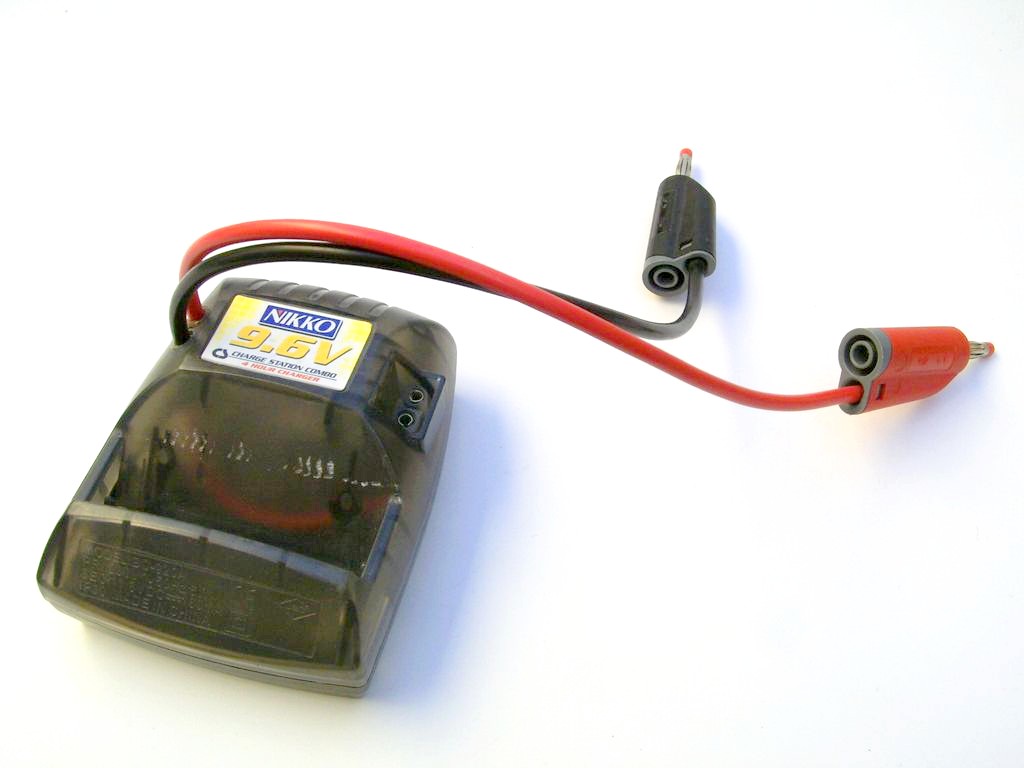

L’adatpateur, avec ses câbles soudés.

Nikko a commercialisé 2 batteries au format « Slot In » : les batteries 9,6 Volts et les batteries 6 Volts. Des ergots permettent d’éviter les inversions de batteries/chargeur. Ainsi, il est impossible de charger une batterie 9,6 Volts avec un chargeur 6 Volts, et inversement. Pour notre adaptateur, on peut supprimer les détrompeurs à l’aide d’une petite fraiseuse, ceux-ci étant présent au fond de l’encoche de la batterie.

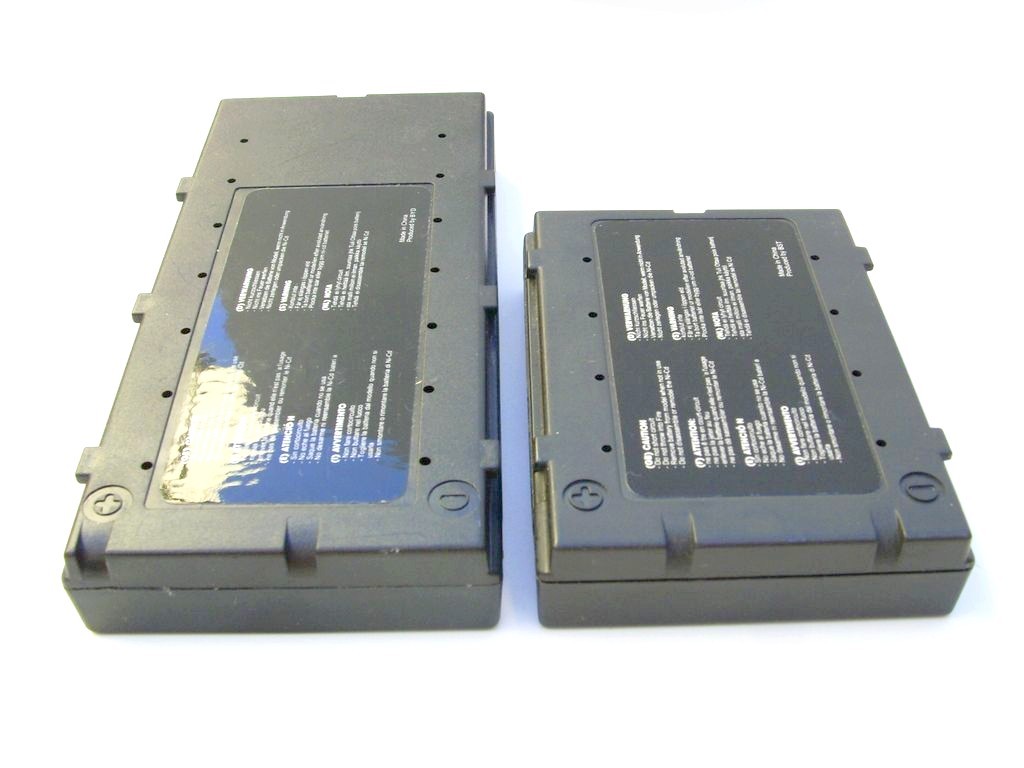

Les deux types de batteries Nikko, on distingue les empacements pour les ergots.

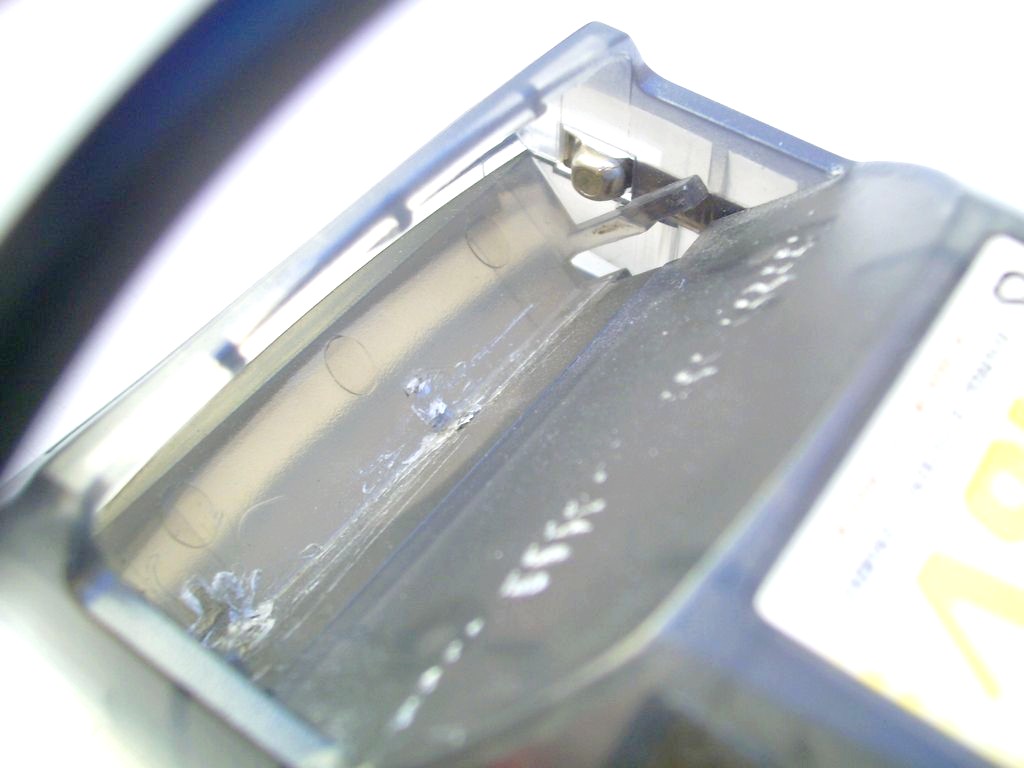

Les ergots du chargeur ont été supprimés, on voit leurs marques au fond de l’emplacement de la batterie.

Nous obtenons donc un adaptateur de batteries « Slot In » pour chargeur professionnel. Attention a ne pas mettre la batterie dans le chargeur sans avoir relié l’adaptateur au chargeur : les connecteurs se promenant à l’air libre peuvent se toucher, créant un court-circuit.

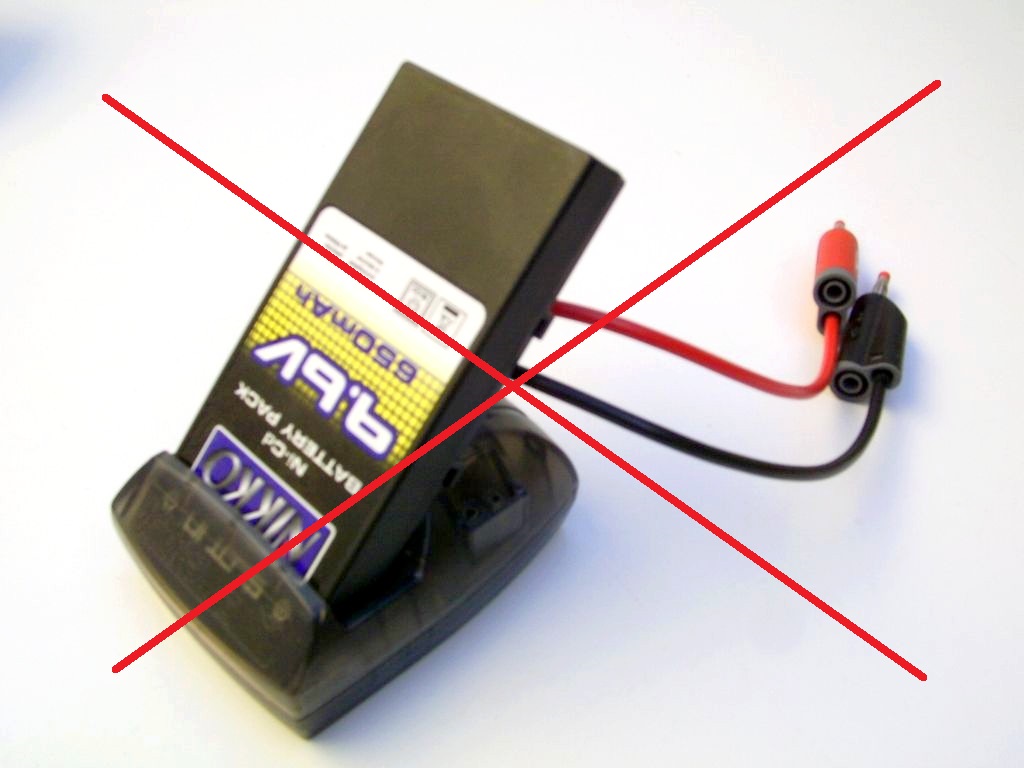

Ne branchez pas la batterie sur son adaptateur en laissant les fils débranchés.

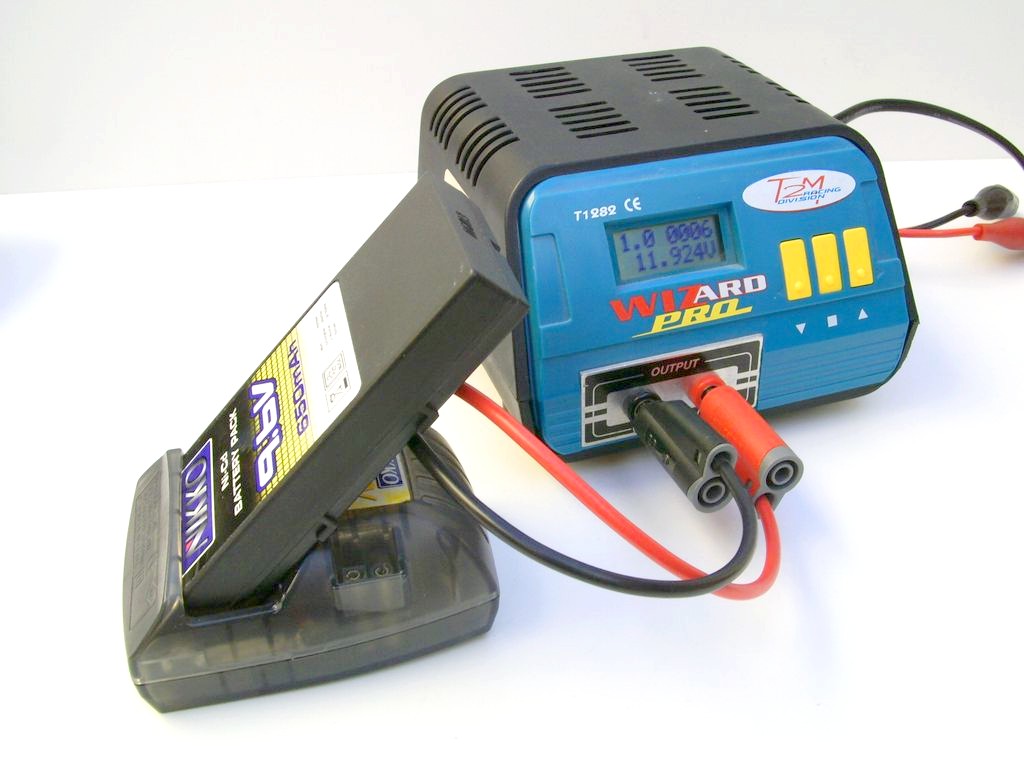

Les ergots pour éviter de charger une mavaise batterie ayant été retirés, il est désormais possible d’insérer une batterie 6 Volts ou 9,6 Volts. Selon les modèles, le chargeur professionnel saura gérer correctement la tension d’une batterie ou de l’autre.

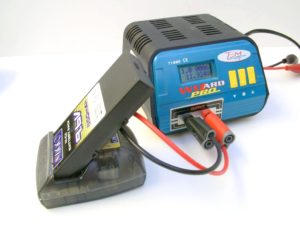

La charge d’une batterie 6 Volts

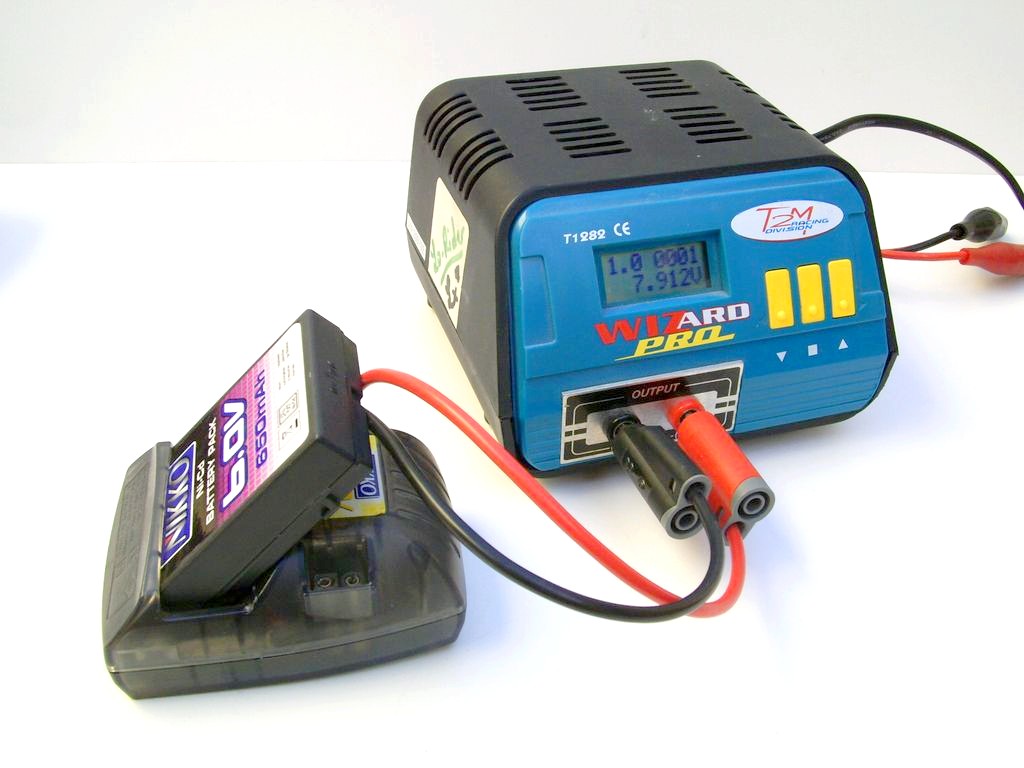

La charge d’une batterie 9,6 Volts
